光伏電纜PV1-F-1*25
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

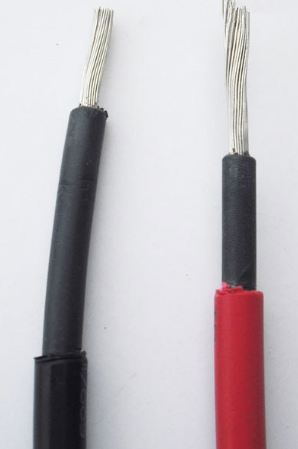

光伏電纜PV1-F-1*25
產品說明:
PV1-F光伏電纜是一種用于太陽能發電系統中的特種線纜主要適用于直流電壓端，發電設備的引出連接和組件間匯流連接，***高電壓DC1.8KV的光伏發電設備系統。其有耐氣候，耐寒，耐高溫，耐摩擦，耐紫外線和耐臭氧等特征，至少25年的使用壽命。
優質的無氧鍍錫銅導體保證了其優越的導電效果，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著******可靠的絕緣性能和機械性能。
該產品為綠色產品, 有無鹵低煙、低鹵低煙特性，一旦發生火災事故, 火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。
產品詳情
●產品名稱：光伏電纜
●型號： PV1-F
●應用標準：2 PfG 1169/08.2007
●導體材料： IEC 60228，5類絞合鍍錫銅絲
●絕緣材料: 輻照交聯低煙無鹵阻燃聚烯烴
●護套材料: 輻照交聯低煙無鹵阻燃聚烯烴
●標稱截面: 4mm2
●載流量: 55A
●芯數： 1
●導體結構：NO./mm 56/0.30
●近似重量：72kg/km
●導體絞合外徑：2.60mm
●絕緣 標稱厚度 ：0.8mm
●護套 標稱厚度 ：0.9mm
●成品電線外徑 ：6.1±0.1mm
●導體電阻（20℃）：≤5.09Ω/km
●試驗電壓 kV/min： 6.5/5 不擊穿
●工作環境溫度 ℃： -40~﹢90
●導體***高溫度: ﹢120℃
●參考短路允許溫度：200℃5S
●使用壽命:＞25年（ -40~﹢90℃）
●額定電壓: DC:1.8kv AC U。/U: 0.6/1kv
●耐氣候性: UV
●阻燃: 單根垂直燃燒(IEC60811-2-1)
●耐日光測試：HD605/A1
●成品電纜耐臭氧測試：EN50396
●煙密度：IEC61034，EN50268-2
●鹵酸釋放量：IEC670754-1 EN50267-2-1
適用標準
導 體 | 電 纜 | 載流量（60℃ A） | |||||
截面 | 絞合外徑 | 20℃***大直流電阻 | 近似外徑（㎜） | 近似重量（㎏/㎞） | 單根電纜置于空氣中 | 單根電纜置于表面 | 電纜表面相互貼鄰 |
1.5 | 1.6 | 13.7 | 4.5 | 36.0 | 30 | 29 | 24 |
2.5 | 2.2 | 8.21 | 5.2 | 50.0 | 41 | 39 | 33 |
4.0 | 2.9 | 5.09 | 6.0 | 72.0 | 55 | 52 | 44 |
6.0 | 3.3 | 3.39 | 7.0 | 95.0 | 70 | 67 | 57 |
10 | 4.2 | 1.92 | 8.2 | 145.0 | 98 | 93 | 79 |
16 | 5.3 | 1.24 | 9.3 | 209.0 | 132 | 125 | 107 |
25 | 7.7 | 0.795 | 12.1 | 320.0 | 176 | 167 | 142 |
35 | 8.8 | 0.585 | 13.2 | 433.0 | 218 | 207 | 176 |
