產品描述

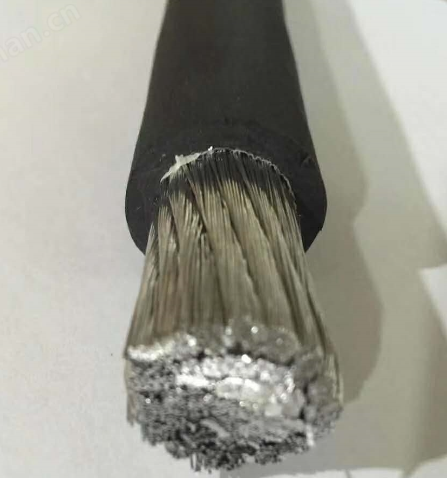

電機連接線JBQ-1*50
一。JBQ電機引接線產品簡介：
電機連接線JBQ-1*50適用于交流額定電壓1000V及以下的電機繞組的引出連接用。JBQ電機引接線適用于交流額定電壓1000v以及以下的B級絕緣電機,電器繞組連接并引出機殼或繞組與電機殼體上的接線柱連接電線.結構組成鍍錫銅導體隔離層橡皮絕緣，丁晴橡皮護套層。JBQ電機引接線的標準執行：（JB1171-76）
二。電機連接線JBQ-1*50使用特性：：
電線導體的長期允許工作溫度應不超過70℃。具有良好的柔軟性及耐熱、耐溶劑性。
三。型號和名稱：
JF（JBF） 銅芯丁晴聚氯乙烯復合物絕緣電機繞組引接電纜（電線）
JV（JBV） 銅芯聚氯乙烯絕緣電機繞組引接電纜（電線）
JXN（JBQ） 銅芯橡皮絕緣丁晴橡皮護套電機繞組引接軟電纜（電線）
JXF（JBHF） 銅芯橡皮絕緣氯丁護套電機繞組引接軟電纜（電線）
注: 本公司除了提供500V普通的電機引接線外，還提供1000V電機引接線。
規格 | 根數 | 單根導體直徑φ | 導體截面 | 導體折數 | 產品近似直徑mm | ||
標稱外徑/下限 | 外徑上限 | ||||||
（JBQ）1000V | 0.5 | 33 | 0.14 | 0.5 | 1.01 | 4.5 | 4.7 |
（JBQ）1000V | 0.75 | 49 | 0.14 | 0.75 | 1.01 | 4.7 | 4.9 |
（JBQ）1000V | 1 | 35 | 0.19 | 1.01 | 1.01 | 4.9 | 5.1 |
（JBQ）1000V | 1.5 | 31 | 0.25 | 1.52 | 1.01 | 5.4 | 5.6 |
（JBQ）1000V | 2.5 | 51 | 0.25 | 2.5 | 1.00 | 6.1 | 6.3 |
（JBQ）1000V | 4 | 56 | 0.3 | 3.96 | 0.99 | 6.6 | 6.8 |
（JBQ）1000V | 6 | 84 | 0.3 | 5.94 | 0.99 | 7.6 | 7.8 |
（JBQ）1000V | 10 | 80 | 0.4 | 10.05 | 1.01 | 10.2 | 10.8 |
（JBQ）1000V | 16 | 126 | 0.4 | 15.83 | 0.99 | 11.5 | 12.1 |
（JBQ）1000V | 25 | 196 | 0.4 | 24.63 | 0.99 | 13.8 | 14.4 |
（JBQ）1000V | 35 | 276 | 0.4 | 34.68 | 0.99 | 15.1 | 15.7 |
（JBQ）1000V | 50 | 396 | 0.4 | 49.76 | 1.00 | 17.7 | 18.3 |
（JBQ）1000V | 70 | 360 | 0.5 | 70.69 | 1.01 | 19.7 | 20.3 |
（JBQ）1000V | 95 | 475 | 0.5 | 93.27 | 0.98 | 21.7 | 22.7 |
（JBQ）1000V | 120 | 608 | 0.5 | 119.38 | 0.99 | 24.3 | 25.3 |
我公司專業生產各種熱工儀表，壓力儀表，流量儀表，耐高溫防火電纜，RS485信號電纜，低煙無鹵電纜.高柔性拖鏈電纜.架空電纜.高壓交聯電力電纜.伴熱帶電纜.變頻器專用電力電纜.合金電纜.特種電纜.銅包鋁電纜.鐵路機車電纜.螺旋電纜.特軟低溫扁電纜.電機引接軟電纜.普通補償導線，高溫補償電纜.耐火耐高溫電纜.耐油船用電纜.多對計算機屏蔽電纜.煤礦信號電纜.銅絞線.鍍銀線.控制電纜.RS485專用線，鎧裝電纜，儀表信號電纜等。還可根據用戶要求生產全阻燃耐火電纜、或交聯聚乙烯絕緣耐火電纜、無鹵耐火電纜。代為客戶設計特殊電纜
